Photovoltaik-Vorhangfassade der EWE-Arena Oldenburg

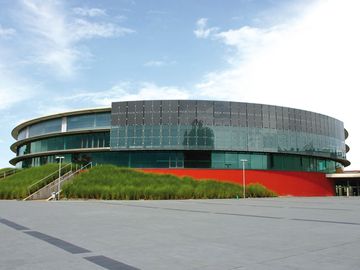

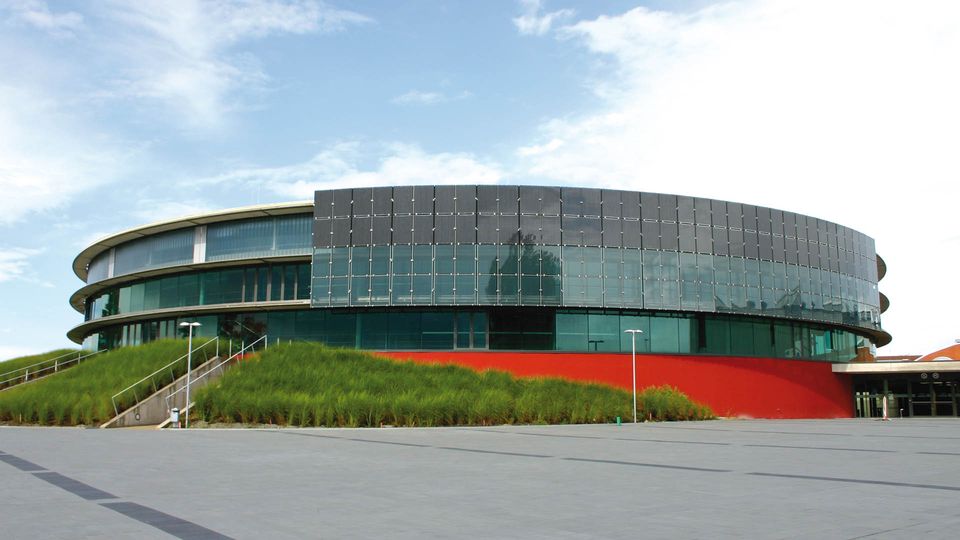

Die EWE-Arena in Oldenburg besitzt eine gebogene Glas-Vorhangfassade, vor der Colt eine bewegliche Photovoltaik-Sonnenschutzkonstruktion realisierte. Die besondere Herausforderung lag in der Geometrie des Gebäudes: Der Sonnenschutz sollte nicht starr an einer einzelnen Fassadenposition verbleiben, sondern dem Sonnenstand entlang der Rundung folgen.

Die Konstruktion bewegt sich deshalb über einen Weg von 160 Metern entlang der südlichen Hallenhälfte. In einem halbstündlichen Rhythmus wird sie schrittweise um jeweils 7,5 Grad weitergeführt. Auf diese Weise befindet sich die Verschattung jeweils in dem Fassadenbereich, der aktuell einer hohen direkten Sonneneinstrahlung ausgesetzt ist.

Das System übernimmt dabei mehrere Aufgaben. Die Photovoltaikmodule erzeugen elektrische Energie, während die bewegliche Fassadenebene den solaren Eintrag in das dahinterliegende Foyer begrenzt. Gleichzeitig bleibt die natürliche Belichtung des Innenraums erhalten. Die Nachführung verbindet damit die Anforderungen an eine ästhetisch integrierte Fassade, einen dynamischen Sonnenschutz und die Nutzung solarer Energie innerhalb einer gemeinsamen Konstruktion. Gesteuert wird die Bewegung durch das Colt Steuerungs- und Regelungssystem ICS4Link.

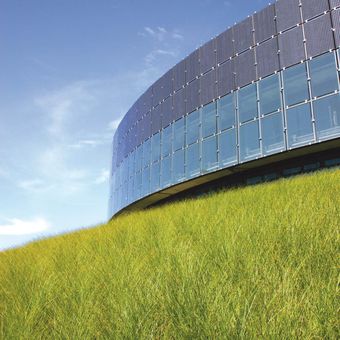

Das prägende Element der Glasfassade ist eine mehr als sechs Meter hohe und 40 Meter lange Schildkonstruktion. Trotz ihrer Größe erscheint sie als eigenständige Ebene vor der runden Fassade. Die Konstruktion besteht aus 18 Segmenten, an denen insgesamt 72 Photovoltaikmodule und 72 Glas-Siebdruck-Elemente befestigt sind.

Die Photovoltaikmodule sind zu größeren elektrischen Feldern, sogenannten Strings, zusammengeschaltet. Sie dienen nicht nur der Energieerzeugung, sondern bilden gemeinsam mit den bedruckten Glaselementen die wirksame Verschattungsebene vor dem Foyer. Durch die Kombination unterschiedlicher Elemente entsteht eine gegliederte Fassadenfläche, die technische und gestalterische Funktionen übernimmt.

Die Konstruktion musste so ausgelegt werden, dass sie der Gebäuderundung folgen kann. Anders als bei fest montierten Sonnenschutzsystemen verändert sich dadurch nicht nur der Winkel einzelner Lamellen oder Module. Hier wird ein großflächiger Teil der Vorhangfassade entlang des Gebäudes bewegt.

Für die Planung bedeutete dies, Tragkonstruktion, Bewegungsmechanik, Fassadenverlauf, photovoltaische Verkabelung und Steuerung als zusammenhängendes System zu betrachten. Die einzelnen Segmente mussten sowohl konstruktiv miteinander verbunden als auch für die wiederkehrende Nachführung geeignet sein.

Die bewegliche Vorhangfassade besitzt eine Doppelfunktion: Sie verschattet das hinter der Glasfassade liegende Foyer und nutzt gleichzeitig die auftreffende Sonnenstrahlung zur photovoltaischen Energiegewinnung. Durch die Nachführung konzentriert sich die Verschattung auf den Bereich, in dem sie abhängig vom Sonnenstand benötigt wird.

Für die Tageslichtplanung ist diese lokale Wirkung wesentlich. Eine dauerhaft geschlossene oder vollständig verschattete Südfassade würde den natürlichen Lichteinfall grundsätzlich begrenzen. Die bewegliche Konstruktion ermöglicht dagegen, nicht unmittelbar betroffene Fassadenbereiche weitgehend frei zu halten. So gelangt Tageslicht in das Foyer, während direkte Einstrahlung und Blendung im jeweils belasteten Bereich reduziert werden.

Die EWE-Arena zeigt damit eine besondere Form des dynamischen Sonnenschutzes. Nicht einzelne Bauteile werden lediglich gekippt oder gedreht, sondern eine großformatige Photovoltaikkonstruktion wird entlang einer gekrümmten Gebäudehülle verfahren. Die Bewegung, die elektrische Verschaltung und die Fassadengeometrie sind technisch aufeinander abgestimmt.

Für Architekten und Fassadenplaner verdeutlicht das Projekt, wie Photovoltaik als funktionaler Bestandteil einer Gebäudehülle eingesetzt werden kann. Die Module bilden keine separate Dachanlage, sondern übernehmen unmittelbar Aufgaben des Sonnenschutzes und der Fassadengestaltung.
